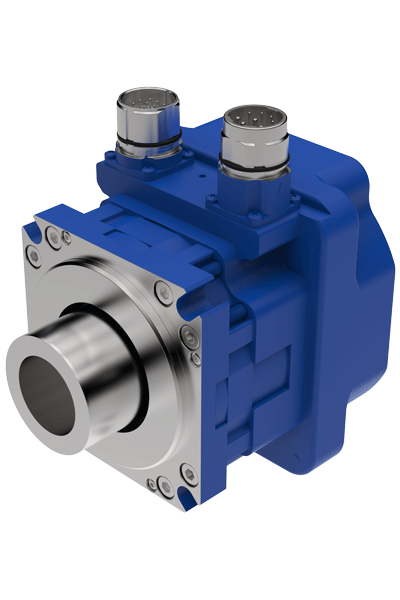

Hollow Shaft Servomotor
HDD hålaxelmotor har samma prestanda som våra andra servomotorer men med en hålaxel istället för en fast axel. Hålaxelmotorn möjliggör till exempel en montering av en kulskruv, genomföring av kablar, vätskor eller ljus. Diametern på hålet är 30 mm men kan också fås med 40 mm.
Servomotorerna har 90 mm flänsstorlek med ett vridmoment mellan 2.6 Nm och 4.8 Nm. Varvtalet är 3000 varv anpassade för 230 eller 400 VAC. Servomotorerna kan också fås med 140 mm fläns som special beställning.
Standard version
Hiperface
30 mm hålaxel
Raka kontakter, toppmonterade
PTC sensor
Lindning 230/400 Vac (320/560 Vdc)
Optioner
Endat
Vinklade kontakter, roterbara
KTY84, PT1000 sensorer
Kundanpassad Special motor
Kontakta Nordic Servo för mer information
Tekniska data
Type | Torque | Speed | Winding Ma (230 VAC) | Winding Pa (400 VAC) | Length* | Mass | Inertia | ||||
M0 | Mn | n | I0 | In | I0 | In | w/o brake | with brake | |||
[Nm] | [Nm] | [rpm] | [A rms] | [A rms] | [A rms] | [A rms] | [mm] | [mm] | [Kg] | [kgcm2] | |
HSM09J | 2.9 | 2.6 | 3000 | 4.4 | 4.0 | 2.6 | 2.3 | 96.9 | - | 3.3 | 5.1 |
HSM09N | 5.2 | 3.6 | 3000 | 7.4 | 6.3 | 3.9 | 3.3 | 124.5 | - | 3.8 | 7.8 |
HSM09Q | 6.5 | 4.8 | 2000 | - | - | 5.3 | 3.0 | 146.9 | - | 4.6 | 10.0 |
* Housing length without outgoing shaft
